MONTANDO SUA ESTAÇÃO ADSB COM DVB-T

Com um receptor DVBT de baixo custo e software adequado, podemos facilmente captar aeronaves e rastrear em tempo real explorando o trafego aéreo local ou alimentando sites como Atcbsb, radarbox, flightradar e outros na internet.

Escolhendo um receptor DVB-T

Nem todos os receptores DVB-T podem sintonizar a frequência de1090 MHz. Certifique-se de comprar um com o RTL2832U/E4000 ou RTL2832U/R820T.

Estes receptores podem ser adquiridos no Ebay, Amazon e Mercado Livre.

Configurando

1. Você precisa usar um driver USB Zadig. (não utilizar o que acompanha o DVBT)

Para o Windows XP

http://sourceforge.net/projects/libwdi/files/zadig/zadig_xp_v2.0.1.160.7z/download

Para o Vista, Win7 7 Win8

http://sourceforge.net/projects/libwdi/files/zadig/zadig_v2.0.1.160.7z/download

Crie uma pasta para os arquivos extraídos.

Introduza o seu DVBT USB em sua porta USB. Ignorar e cancelar as mensagens do Windows pedindo para instalar os drivers. (Não instalar os driver do CD que acompanha o DVBT)

Agora, execute o Zadig.exe para a sua versão do Windows.

Sob Opções selecionar "List All Devices".



Figura 2 - Zadig List all devices


Agora escolha "Bulk-In, Interface (Interface 0)", ou então o seu nome do dispositivo, se diferente.

Figura 3 - Zadig Bulk-In, Interface (Interface 0)

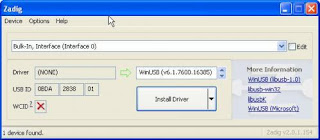

Certifique-se de escolher o "WinUSB (v6.1.7600.16385)" driver.

Figura 4 - Zadig WinUSB


Informações mais detalhadas estão disponíveis no github.com: https://github.com/pbatard/libwdi/wiki/Zadig

Recebendo e decodificando os dados


Agora você vai precisar de software para sintonizar e decodificar os dados de 1.090 MHz recebidos para controlar a aeronave, utilizaremos o RTL1090.


Pode ser usado o ADSB# , mas aqui utilizaremos o RTL1090.
http://sdrsharp.com/index.php/downloads


http://rtl1090.com/
Crie duas pastas uma para RTL1090 ​​e outra para os arquivos do SDR.

Faça o download destes dois arquivos compactados e extraia os arquivos:

http://www.jetvision.de/download/rtl1090.zip
http://sdr.osmocom.org/trac/raw-attachment/wiki/rtl-sdr/RelWithDebInfo.zip
Copie os arquivos abaixo do rtl-sdr-release/x32 pasta (mesmo se você tiver uma máquina de 64-bit) para a pasta que contém os arquivos extraídos RTL1090:

libusb-1.0.dll
rtlsdr.dll

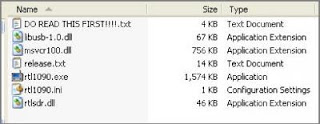

Agora você deve ter os seguintes arquivos em sua pasta RTL1090 ​​(possivelmente sem a rtl1090.ini):

Figura 5 - Arquivos

Usando RTL1090


Com uma antena ligada e seu receptor DVB-T em uma porta USB, executar rtl1090.exe da pasta.

Figura 6 - RTL1090 ​​

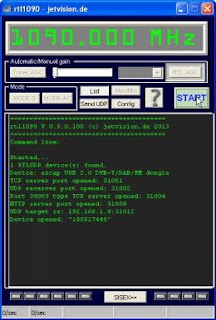

Clique em START para RTL1090 ​​para encontrar o receptor DVB-T e abrir as portas de saída.

Figura 7 - RTL1090 ​​Iniciado


Dependendo da sua localização e posição da antena, a janela RTL1090 ​​devem exibir mensagens de Mode-S decodificados. Você pode precisar alternar a lista botão para ver os resultados, como abaixo.

Figura 8 - RTL1090 ​​Mensagens de aeronaves

Visualizando e acompanhado o trafego aéreo.

Utilizaremos o Adsbscope que é um software gratuito e que atende bem, mas pode ser utilizado outros como o Planeplotter pago.

http://www.sprut.de/electronic/pic/projekte/adsb/adsb_en.html#downloads

Após o download descompactar e ir a pasta adsb_fix > adsb_all > pc_software > adsbscope > 26.

Existe dois executáveis um com final 256 que limita em 256 aeronaves e o outro 16384 que não limita a quantidade de aeronaves.


Configurar a opção Other > network > networksetup.






Escolher a RAW-data-client a caixa RTL1090 e URL a caixa local.

Agora só acionar a opção Start RAW-data-cliente.




Antena externa.

A maioria dos receptores vem com uma pequena antena interna, que não esta cortada para frequência de 1090 MHz, para obter uma boa recepção você vai ter que fazer sua própria antena ou comprar uma profissional em algum site na internet, como já confeccionei e testei varias antenas,  vai a dica.

Antena colinear de 2 elementos e antena J pole colinear, cuidado com o cabo sempre de boa qualidade e nunca passar dos 10 mts, para não ter perda (atenuação) de sinal a impedância do DVBT e 75 ohms.

Antena colinear 2 elementos:
http://www.qsl.net/py4zbz/adsb.htm

Antena J pole colinear:
http://www.py2bbs.qsl.br/super_j_colinear.php
Your SEO optimized title page contents

A seguir  uma lista das versões atuais dos aplicativos mais utilizados:
Decodificadores:

RTL1090: Build 103 is beta version of series 2
RTL1090 Scope: Build 152 is beta version of series 3
RTLDUO: Build 11
RTL1090 – IMU: (Installer and Maintenance Utility): Version 1.0
dump1090: (Linux, Raspberry Pi) Alternate Fork: (Linux, Raspberry Pi, OS X) dump1090-win (Windows)
ModeSDeco: v.20150815 (Linux, OS X, Windows, Raspberry Pi) Command line only

Virtual Radar Plotters:

PlanePlotter: 6.4.4.1
ADSBScope: 2.7
BaseStation: 1.2.3.184
Globe-S Mini: 0.8.0.144

Website Feeders:

FR24Feed: 1.0.11-6
PlaneFinder.net 3.0.2080
PiAware for FlightAware 2.1-2

Utilitarios:

Zadig: 2.0.1.160
SBS-1 BaseStation Utilities at Bones Aviation Page

ModeSMixer2: v.20150825 (Linux, OS X, Windows, Raspberry Pi) Command line only utility to combine data streams from multiple receivers
